振動刀具及刀片指南

最后更新：2021-04-20 作者克萊爾7分鐘閱讀

振動刀具及刀片指南

振動刀具切割工具和刀片組合到平板數字切割系統和數控雕刻機的指南：通用切割工具、電動振動工具、氣動振動工具、動力旋轉工具、驅動旋轉工具、輪刀工具、刻痕切割工具、V 形切割工具、路路通工具、吻切工具、壓痕工具、通用雕刻工具、通用繪圖工具、光柵盲文工具、噴墨工具、穿孔工具。

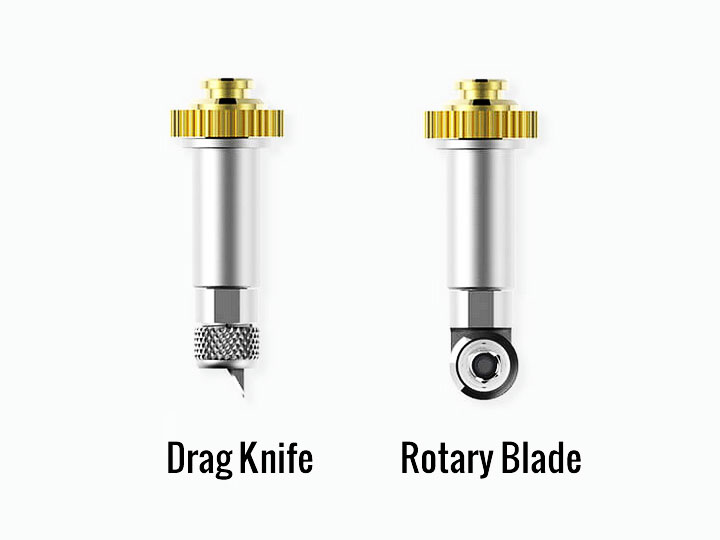

數控切割機最常使用“拖刀”工具——一種由機器直接推動的刀片。這種刀片可以是任何形狀，從帶刀架的美工刀刀片到定制形狀的硬化合金刀片。拖刀易于使用和更換，但在處理非常堅硬或磨蝕性極強的材料時可能會遇到困難。如果材料很厚，切割后的材料會與刀片側面接觸，從而產生更大的摩擦力。這種摩擦力會給刀片施加壓力，并容易將材料推離原位。

“振蕩切向刀”可用于切割堅硬或厚的材料。這種刀片切入材料的一部分，向上縮回，然后快速返回。通過這樣做，材料上的應變被反復釋放，而不是在刀片周圍積聚，從而降低了撕裂材料或折斷刀片的可能性。振蕩切向刀可能只是安裝成上下移動的拖刀，或者可能更專門用于向下穿透，就像鑿子一樣。

旋轉刀片，通常稱為“壓痕輪”，可用于切割磨蝕性或硬質材料，或在任何材料上壓出凹痕。旋轉工具在推動時會自由轉動，并具有一個連續的邊緣。磨蝕性極強的材料會很快使拖刀或振動刀的推動邊緣變鈍，但旋轉邊緣不會拖過材料。在許多情況下，硬化（氮化鈦）振動刀片足夠堅韌并可快速切割，但輪式刀片可能是理想的解決方案，尤其是對于薄的磨蝕性復合材料。旋轉刀片工具的缺點是刀片的曲線可以在多個點推入材料，因此拖刀在切割曲線時可能只在一個點切割，而旋轉刀片可能會刮擦切口凸側的表面。

拖刀最容易因磨損而變鈍，較鈍的刀片在拖行時會承受更大的壓力，因此更容易斷裂。因此，拖刀通常價格低廉，更換起來也容易，而不是重新打磨。與其他工具相比，振蕩切向刀更容易因振動而疲勞失效。旋轉刀片往往比其切割的物體更硬、更堅韌，摩擦更小，因此最不容易失效。不夠鋒利的工具會給切割區域增加壓力，導致材料聚攏和松開時邊緣參差不齊，切口周圍出現拉伸或撕裂等變形，甚至將材料從夾具中推出。

讓我們來看看振動刀具

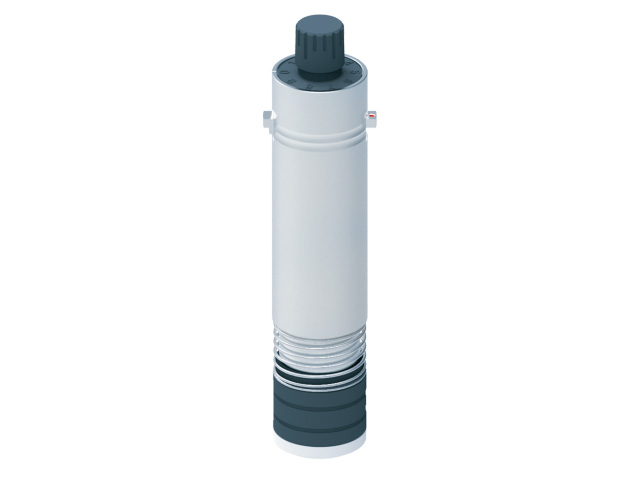

通用切削刀具

Universal Cutting Tool 非常適合切割厚度最厚約為 5 mm/3/16" 的材料。使用拖刀可實現最大加工速度，與電動工具相比，Universal Cutting Tool 的購買和維護成本非常低。彈簧式滑靴可切割非常精細的細節。固定滑靴可用于在設定的深度進行切割。

通用切削刀具的優勢

1. 有各種各樣的拖刀可供選擇。

2. 切割速度非常高。

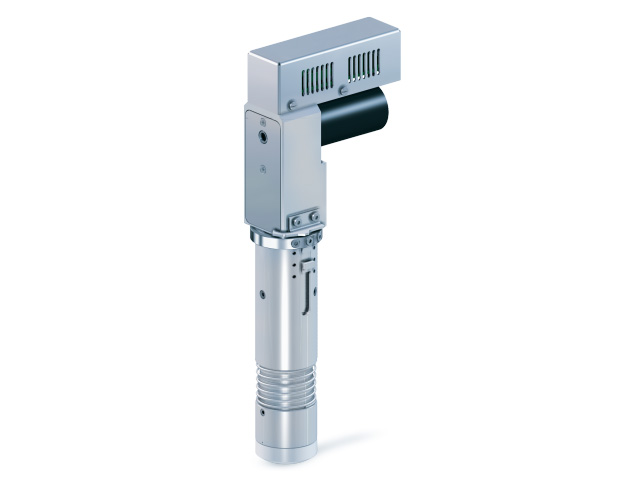

電動振動工具

電動振動工具非常適合切割較軟、中等密度的材料。高振動頻率使其能夠以高加工速度進行切割，從而實現更高的產量。

根據具體應用，電動振動工具的行程可選0.5毫米或1毫米。為了適應不同的基材和細節要求，STYLECNC提供多種平頭和尖頭振動刀片。

電動振動工具的優點

1. 根據應用情況，可提供 0.5 毫米或 1.0 毫米行程。

2. 非常適合切割詳細輪廓。

3. 非常高的沖程頻率。

4.切割速度高。

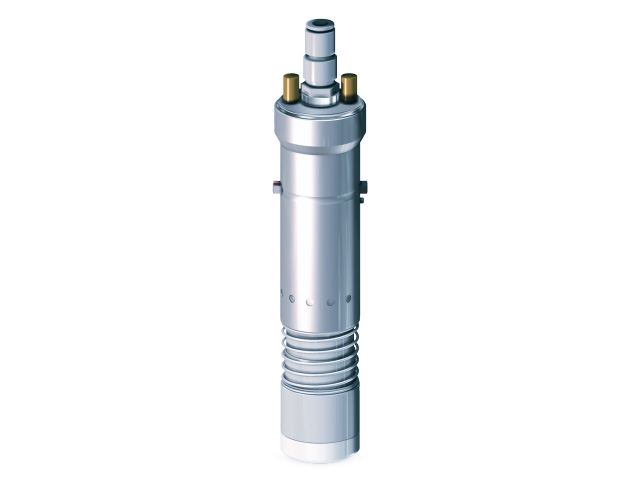

氣動振動工具

氣動振動工具是一種氣動工具，特別適合切割堅硬、致密的材料，但也可以處理柔軟、較厚的材料。使用相當大的氣壓與 8mm 沖程使該工具具有更嚴苛應用所需的力。

氣動振動工具有 2 種版本，可容納厚度為 0.6 毫米或 1.5 毫米的刀片。如果有足夠的梁間隙，可以加工厚度高達 110 毫米/4.3 英寸的材料。這款工具的多種用途得到了進一步增強，有多種兼容的振動刀片可供選擇 STYLECNC.

氣動振動工具的優點

1. 8 毫米沖程，強力振動。

2. 堅固、免維護的氣動驅動。

3. 有 2 個版本適用于厚度為 0.6 毫米或 1.5 毫米的刀片。

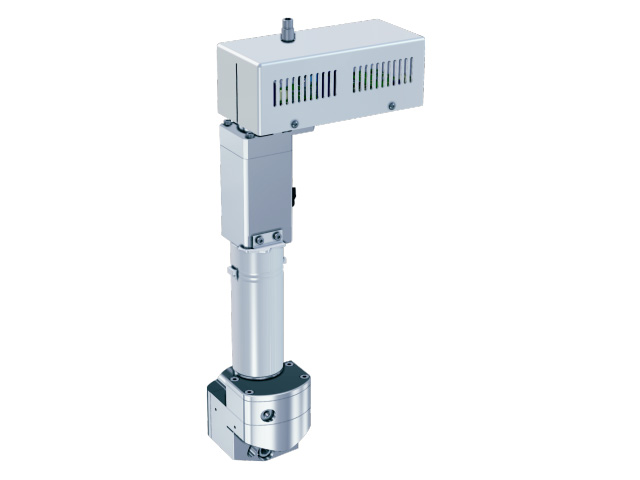

動力旋轉工具

極其堅固和高性能的動力旋轉工具專為切割具有挑戰性的纖維材料而設計，價格低廉且可靠。動力旋轉工具適合切割各種具有挑戰性的材料，包括玻璃纖維和芳綸。該工具可以設置為 3 個不同的轉速級別，即 100%、75% 或 50% 最大值。這樣可以干凈利落地切割堅韌、致密的材料以及熔點較低的材料。

加壓空氣使切割組件無殘留纖維和其他切割碎片，同時冷卻電機。

電動旋轉工具的優勢

1.使用旋轉刀片可減少材料的阻力。

2. 可選擇 3 種 RPM 設置 (16,000/12,000/8,000)。

3.低熔點材料的低沖擊加工。

4. 高吞吐量；干凈、準確的結果。

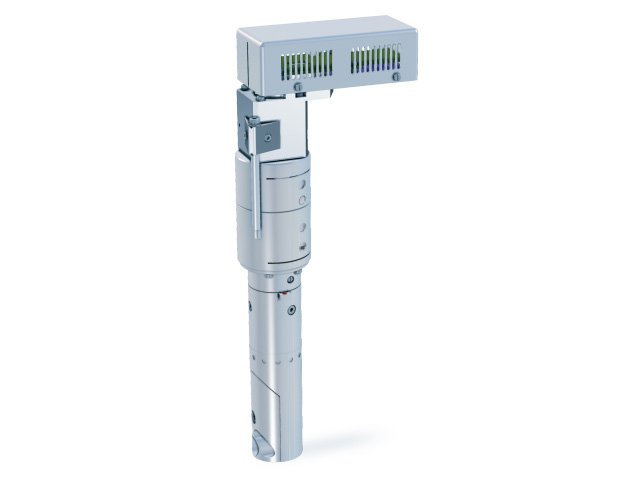

驅動旋轉工具

驅動旋轉工具專為可靠且經濟地切割各種紡織品而設計。該工具使用電機驅動的十角形刀片切割材料，這大大減少了阻力并有助于干凈地切斷每根纖維或線。這種加工方法即使在非常松散、粗織的材料上也能產生干凈、精確的切割。

該工具的轉速可根據不同的應用進行調整，這對于切割低熔點材料至關重要。

驅動旋轉工具的優勢

1.使用旋轉刀片可減少材料的阻力。

2. 可選擇 2 種 RPM 設置 (20.000/12.000)。

3.干凈、徹底地分離每根纖維。

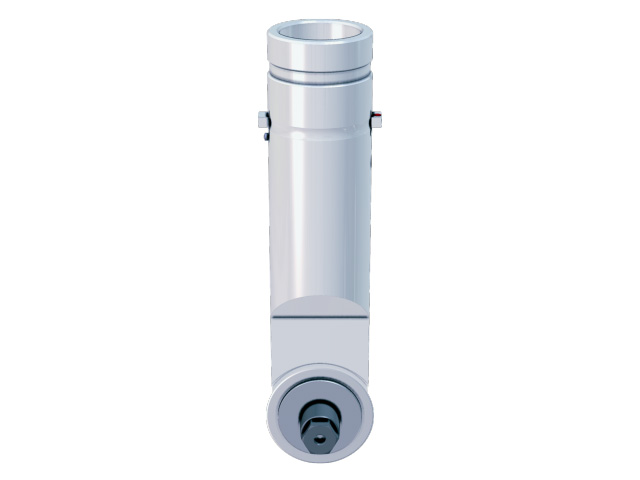

輪刀工具

輪刀工具被認為是一種高效、經濟的工具選項，用于單層切割玻璃和碳纖維以及技術紡織品。此工具使用 HSS 刀片，可實現極高的加工速度和干凈、高效的工作流程。

切割在壓力模式下進行。壓力設置可以調整，以精確匹配材料特性和所需的切割質量。此工具使用特殊的 PU（聚氨酯）襯墊，以防止損壞切割表面。

輪刀工具的優勢

1.處理速度快。

2. 使用旋轉 HSS 刀片。

3. 無需真空壓緊。

4.切割過程清潔、高效。

5. 專用PU切割墊。

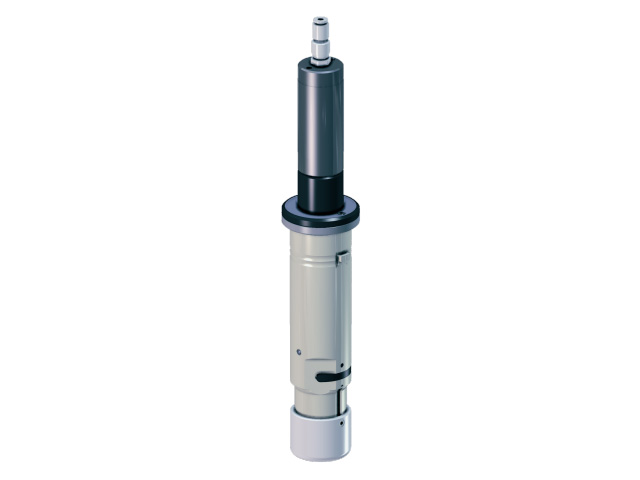

刻劃切割工具

刻劃切割工具可用于刻劃和貫穿切割各種材料，厚度可達5毫米/3/16英寸。根據材料是否需要貫穿切割或刻劃，刀片可氣動伸縮至合適的切割深度。STYLECNC提供的所有扁平料拖刀均可與刻劃切割工具配合使用。此外，還提供可選的彈簧式滑靴，用于加工極具挑戰性的材料。

刻劃切削刀具的優勢

1. 非常高的處理速度。

2.氣動控制刀片。

3. 適用于STYLECNC提供的所有扁平刀片。

4. 可選配彈簧滑靴。

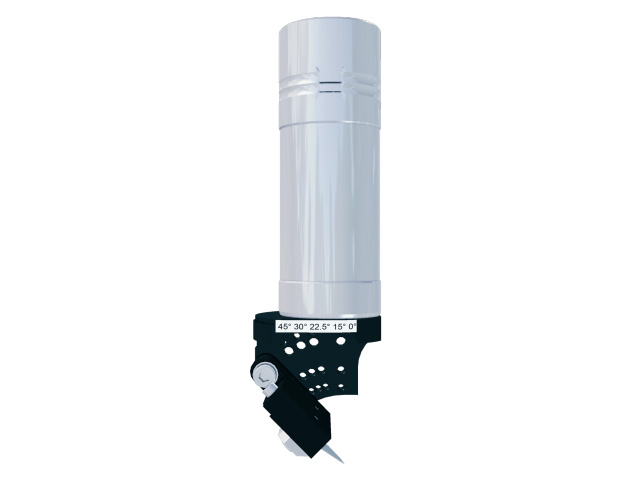

V 形切割工具

V 型切割工具是使用泡沫板或夾層板材料制作復雜結構設計的完美工具。該工具經過深思熟慮的設計可快速更換工具，并可輕松、精確地設置各種切割角度。

V-Cut 工具可設置為 5 種不同角度切割（0°、15°、22.5°、30°、 45°).

V-Cut 刀具的優勢

1.簡單、精確的角度設定。

2. 以 5 種不同角度切割（0°、15°、22.5°、30°、 45°).

3. 快速更換刀片。

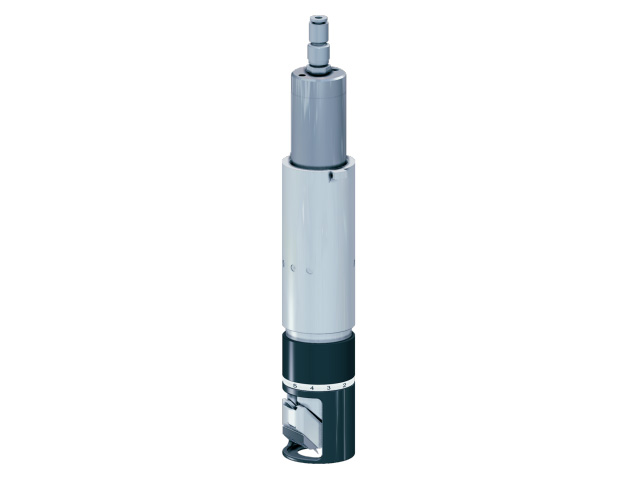

路路通工具

Passepartout 工具非常適合進行非常精確的 45 度角切割，主要用于切割墊子。它是切割厚度不超過 5 毫米/3/16 英寸的紙板和聚合物材料的完美工具。

調節導軌確保刀片以精確正確的位置插入刀架。這保證了切割的精確性和高度的重復性。

Passepartout 工具的優勢

1. 精確的深度控制。

2. 包含調整指南。

3. 可切割厚度達5毫米的紙板和聚合物。

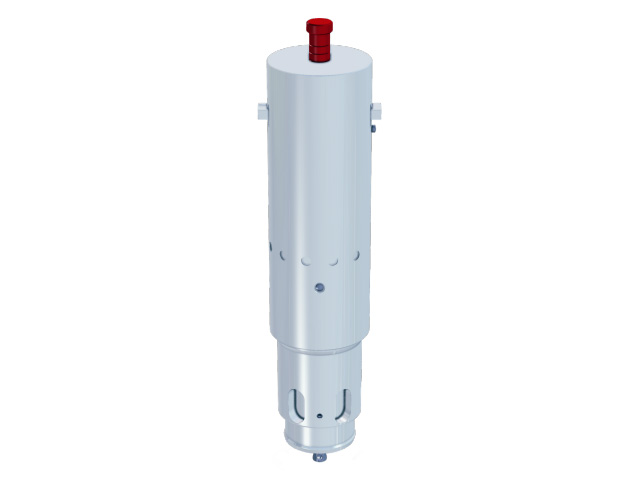

吻切工具

對于乙烯基切割應用，尤其是吻切，切割深度的完美準確性至關重要。吻切工具的可變壓力允許精確切割箔片，而不會損壞襯墊材料。

除了常用的乙烯基和其他厚度達 3 毫米的薄膜外（1/8“) 厚，此工具還可用于切割薄紙和卡片紙。固定滑行鞋隨工具一起提供，用于切割紙板和鉆石級乙烯基。

吻切工具的優勢

1. 2種加工方式：半切+全切。

2. 最大材料厚度：3 mm/1/8“。

3. 精確的深度控制。

4.薄膜與內襯材料完美分離。

5. 用于加工鉆石級乙烯基的特殊滑行鞋。

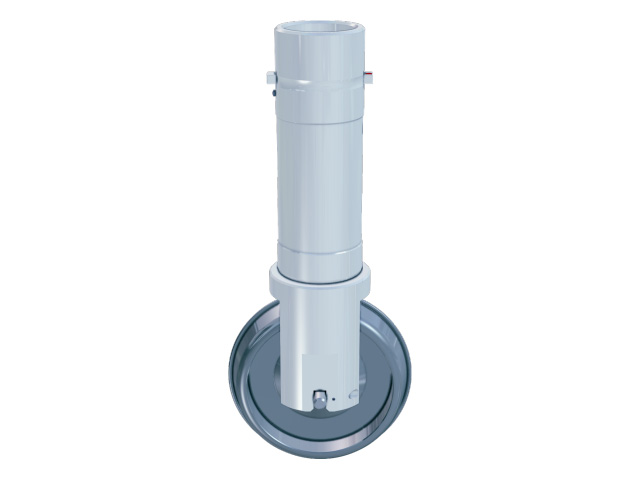

折痕工具

折痕工具專為處理雙層和三層瓦楞紙板而設計。該工具可容納直徑為 90 毫米/3.5 英寸、寬度為 28 毫米/1.1 英寸的折痕輪，可確保沿瓦楞方向和逆瓦楞方向產生高質量的折痕。折痕輪可卡入支架，可快速輕松地插入和更換。

壓痕工具優勢

1. 清潔折痕，但不撕裂。

2. 定向壓力調整（順波紋/逆波紋）。

3.壓痕輪直徑：90毫米/3.5“。

4. 折痕輪寬度：28 毫米/1.1“。

5. 折痕輪卡入支架。

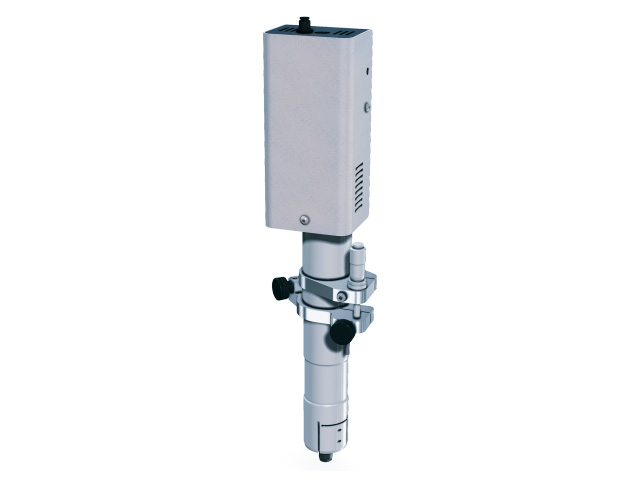

通用雕刻工具

通用雕刻工具的核心是一根300瓦的銑刀主軸，其轉速高達80,000 rpm，具體取決于材料和應用。與STYLECNC提供的3毫米鉆頭配合使用，這款銑刀/雕刻工具可在各種應用中提供穩定的性能。除了加工較軟的材料外，該工具還能通過多次加工處理更具挑戰性的基材。

只需幾個簡單的步驟，通用雕刻工具即可從雕刻功能轉換為雕刻功能。在雕刻模式下，可使用微米螺釘精確調整工具相對于材料表面的 h8。這確保了雕刻的精準性，并具有一致的線寬和深度。

除塵產生的氣流有效地冷卻了雕刻機鉆頭和主軸，從而大大增加了它們的使用壽命。

通用雕刻工具的優勢

1.用一把工具進行雕刻和雕版。

2. 一致、精確地控制雕刻深度。

3. 300W 雕刻機主軸轉速高達 80.000 RPM。

4.無級可調速度。

5. 提供多種 STYLECNC雕刻機鉆頭。

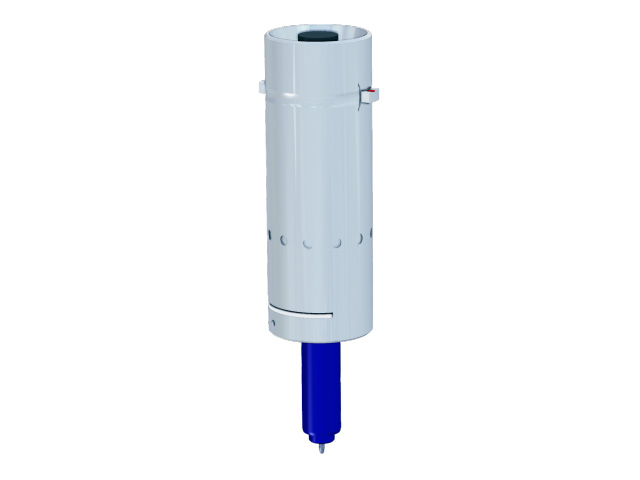

通用繪圖工具

通用繪圖工具是一款經濟高效的工具，可用于在織物、皮革、橡膠或特氟龍等材料上進行精確標記/繪圖。常見應用包括繪制裝配標記、線條符號和文本。

通用繪圖工具非常經濟高效，因?yàn)樗梢匀菁{廣泛使用的標準繪圖/繪圖工具，例如具有各種線寬的氈尖筆和圓珠筆芯。

通用繪圖工具的優勢

繪制/標繪指導方針、線符號、文本等。

點字工具

光柵法已成為為盲人和視障人士制作觸覺/盲文標牌的首選方法。這個過程非常簡單：雕刻機在基板上鉆孔，然后光柵盲文工具自動插入球體。由于球體與孔完美契合，因此生成的盲文耐磨且非常耐用。

光柵盲文工具與 Zünd 的路由/雕刻工具完美協調，使整個過程非常高效。

點字工具的優勢

球體牢固地貼合在基底上。

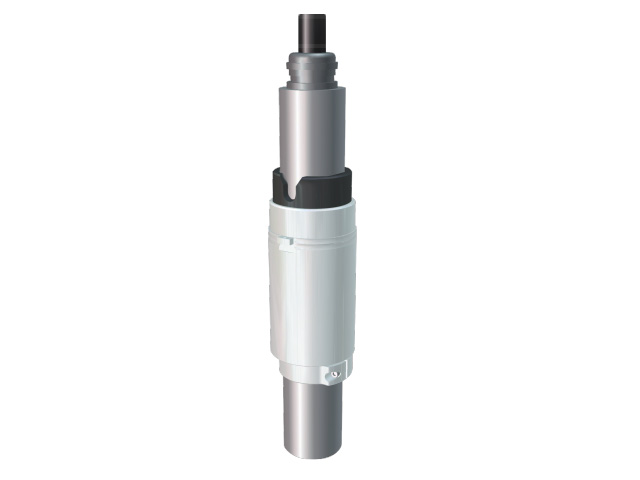

噴墨工具

噴墨打印工具可在 STYLE 數控切割機上使用噴墨打印機。這樣，切割和打印可以在同一生產階段進行，無需中斷。該工具適用于在材料上打印字符和條形碼或繪制線條。該打印工具的應用范圍廣泛，包括產品跟蹤與追溯、物流優化和質量控制。

噴墨工具的優勢

1. 靈活的標記系統，打印質量高。

2.打印速度非常高。

3. 可從任意角度進行打印。

4. 經認證的油墨可用于航空航天應用。
