什么是五軸數控橋鋸？

五軸數控橋鋸是通過五軸聯動控制，即3個直線運動軸和2個旋轉??軸，一次性完成五面體異形曲面加工的自動化石材加工設備。 自動數控機 STYLECNC為廣大石材加工企業量身定制，滿足石材加工廠家的切割方案。具備切割、銑削、雕刻、鉆孔等多種加工模式。橋切機功能齊全，占地面積小，操作簡便，切割精準，功能轉換快捷方便。

五軸數控石材切割橋切機采用全自動電腦控制系統，可實現手動編程或數控編程等編程方式，自動完成切割操作，可方便地進行水平切割、縱向切割、圓弧切割、橢圓切割、圓形切割、任意角度切割、凹凸邊、異形切割、異形加工等多種場合，功能強大。

Stone數控橋切機配備 650nm & 50mw紅外打標機，適用于遠距離定位及惡劣的工作環境，紅外打標機采用原裝激光二極管及光學透鏡，使用壽命長，穩定性好，輸出功率恒定，體積小，安裝方便，可長時間連續發光，有效保證產品的穩定性和使用壽命。

紅外打標裝置具有發光角度大、光線清晰、直線度高、發散度小、準直性好、工業適用性強、可調焦或定焦等特點。

可制作固定焦距和可調粗細的紅光激光器，客戶可根據不同的需求調整焦距。

五軸數控橋切機是如何工作的？

五軸數控橋切機采用基于PC機的五軸聯動石材加工數控系統，刀具由3個直線軸和2個旋轉??軸控制，2個旋轉軸分別繞X軸和Z軸旋轉，具備復雜五面體特征的自動切割、雕刻和銑削功能，主要用于多維空間復雜曲面的高品質石材裝飾加工。石材行業經歷了多次產品技術變革，刀具運動軌跡由五軸、六軸聯動控制的加工設備的技術特點和優勢日益明顯。數控五軸橋切機是一款柔性制造能力突出、自動化程度高的專業石材加工設備，以金剛石圓盤鋸片為主要切削刀具。

五軸數控石材切割橋切機能做什么？

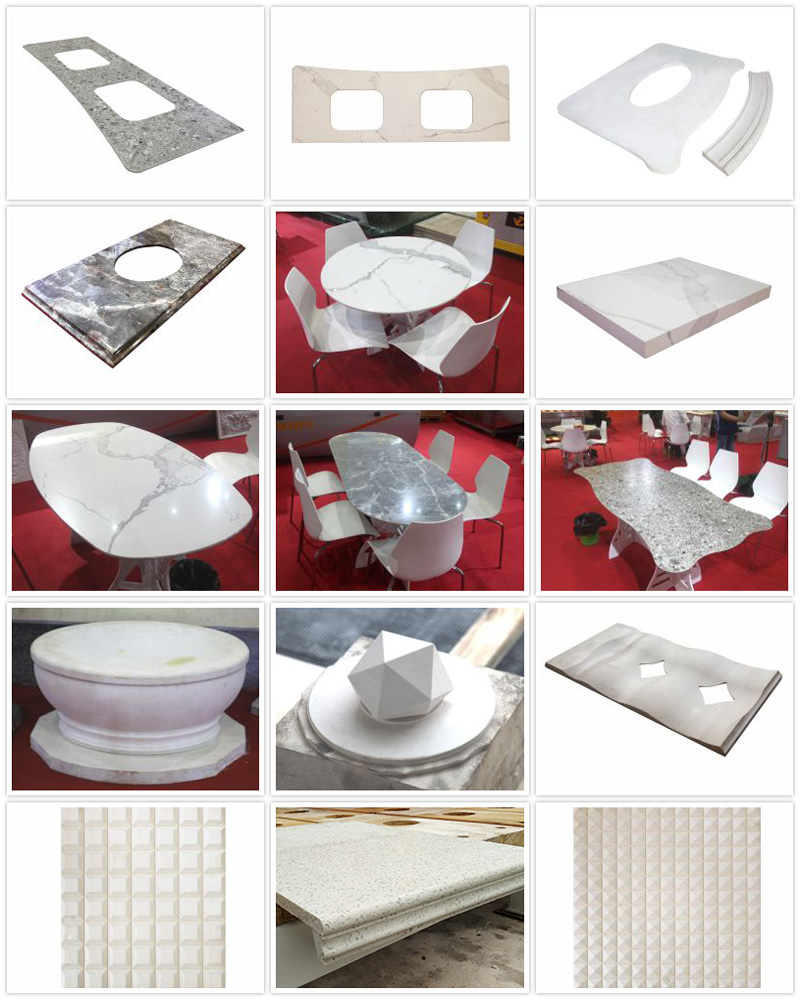

五軸數控橋鋸可切割任意形狀的石材線條、圓弧邊、鴨嘴邊、直邊、斜邊、防滑槽、干掛槽、水槽加工、異形邊緣成型。

1、臺面切割：毛坯板切割、后檔切割、反扣切割、掛料、L型臺面定尺、預留角切割、45度倒角前口、鍋洞、爐洞、對角線切割、墻垛口任意角度切割。

2、自動切割：實現CAD圖紙的導入，完全按照圖紙樣式進行切割，無需輸入復雜的數據。

3、橋式切割：具備市場上橋式切割設備所有功能。

4、羅馬柱切割：將方形羅馬柱主板及兩側一次性切割，同時對兩側進行45度倒角，完成羅馬柱孔切割。

5、圓弧線切割：安裝線磨頭完成圓弧線造型，整體切割成粗糙的圓弧線??，需手工打磨。

6、凹凸切割：根據弧度，磨出所需的凸面或凹面板材。主要用于異形背景墻或異形裝飾板的弧形板材的磨制。

7、異形切割：針對墻面不平整的問題，切割出不對稱的四邊形或等腰梯形。

五軸數控石材切割橋切機的特點：適用于花崗巖、大理石、石英臺面

通過數控系統對工藝參數的優化，將產品數據文件以模塊形式存儲，手動調用，實現各精密部件極其協調運動的理想效果。機械切割石板過程通過預先設定切割編碼程序，切割過程自動運行，實現石材切割的自動化、智能化，實現石板的批量生產。

1、一體化設計，使機器具有占用空間小、安裝調試方便、精度高、性能穩定、操作方便等優點。

2. 橋式、滑動導軌和刀架采用堅固而堅硬的鑄鐵制成，以確保穩定性、耐用性和低共振。

3.切割頭旋轉 90°，傾斜 45° 適合倒角切割。

4. 0° 至 360° 切割頭旋轉和 0° 至 90° 切割頭傾斜。

5.工作臺獨立安裝，液壓控制臺面板0級， 45°, 90° 工作臺可垂直翻轉85°，裝載原材料更加輕松、安全。

6、數控橋切機由主電機、縱切部分、工作臺總成、電控系統、液壓系統等組成。

7.數控橋鋸配備紅外線對刀儀，精確調整切割尺寸。

8、所有參數設定好后，無需工人看守機器，切割完成后自動停機，是理想的石板切割機自動化設備。

結構特征

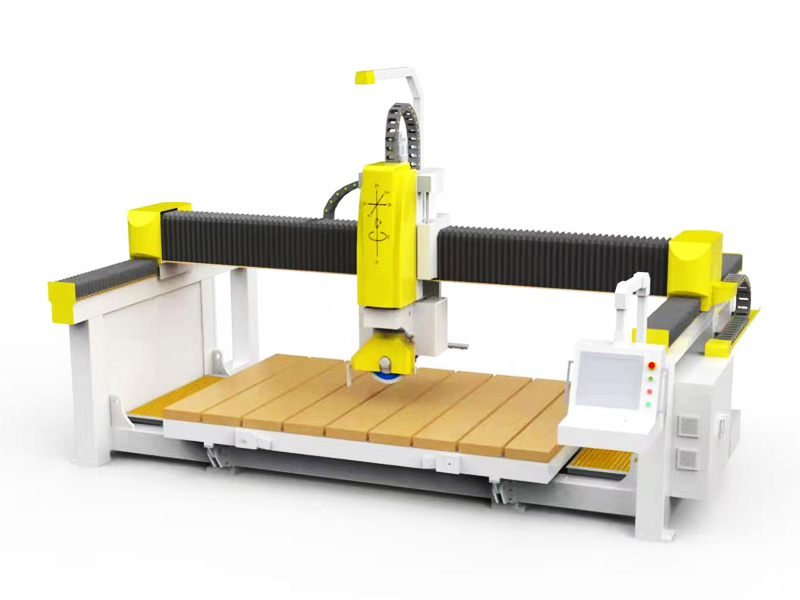

1、橋式結構，左右縱向導軌上各設一根橫梁，配連體工作臺。

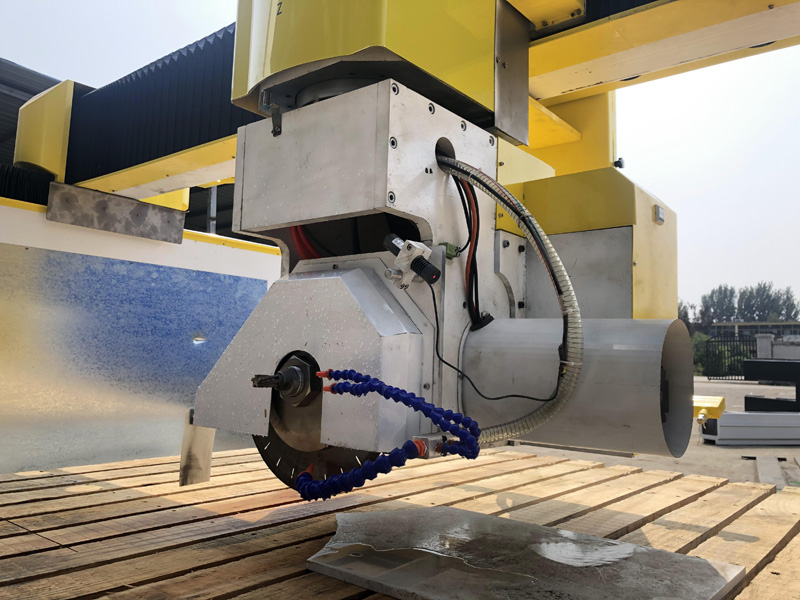

2、切割鋸片安裝在電主軸上，電主軸上安裝有擺動軸，擺動軸安裝在旋轉軸上，旋轉軸安裝在上下滑板上，上下滑板安裝在中箱上，中箱安裝在橫梁上，鋸片可實現5軸聯動運轉。

3、橫梁通過伺服電機、變速箱安裝在2條直線導軌上，作直線運行。

4、縱梁通過左右組齒輪上的2條直線導軌通過伺服電機實現橫梁的前后位移。

5、上、下滑板通過伺服電機、滾珠絲杠在2條直線導軌上上下運動。

6、電主軸安裝在擺動軸上，擺動軸可擺動0~90° 通過伺服電機。

7、擺動軸通過伺服電機安裝在旋轉軸上，可正負370°旋轉。

8、工作臺為一體式安裝，液壓控制工作臺可作0°至85°上下翻轉。

五軸數控石材切割橋切機在花崗巖、大理石、石英臺面加工中的優勢

五軸數控石材橋切機具有對復雜五面體特征產品的自動切割、銑削、雕刻、鉆孔加工功能，可加工任意曲面和形狀的產品，加工速度快，運行精度高，操作簡便。可提供遠程控制、遠程編程（根據客戶需求，復雜形狀的加工可提供遠程編程服務）、加工文件、遠程故障診斷等服務。系統軟件可提供多種不同規則的產品加工模塊，并可根據加工需求直接選擇簡化編程（無需專業人員進行復雜編程）。可模擬加工運行軌跡。

耐用

機械零件采用優質鋼材，電氣零件采用可靠，保證高可靠性和耐用性。

精確

1、橫梁運動（Y軸）采用直線導軌，精度高。
2.Z軸采用絲杠移動。
3、切片測量采用磁尺。
4.激光裝置，精確對位。

用戶友好

1.觸摸屏控制面板及所有3D動作采用微機控制，可實現自動化操作。
2.具有手動、自動兩種操作方式。
3.工作臺可旋轉 90° or 360° （可選的）。

多功能

可進行倒角切割、直線切割、弧形切割、弧形切割、形狀切割、銑削、鉆孔、線切割和磨邊。使用可選傳感器，可添加輪廓加工功能。

五軸數控石材切割橋切機（花崗巖、大理石、石英臺面）技術參數

五軸數控石材切割橋切機應用

五軸數控橋鋸主要用于切割花崗巖、大理石、板巖、人造石和微晶石。PLC（程序邏輯控制器）控制，切割尺寸由終端輸入設定。控制板上設有操作按鈕、編程器和液晶顯示屏，方便操作員在石材定位時從鋸切區域輕松控制機器。

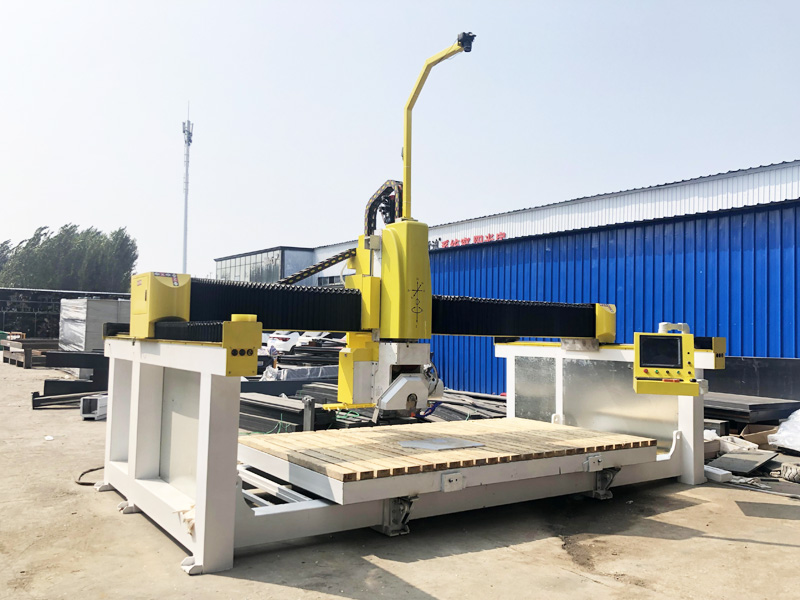

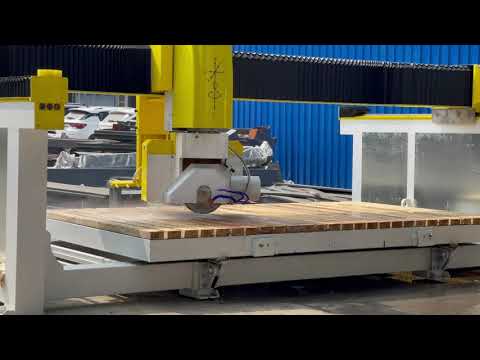

五軸數控石材切割橋切機

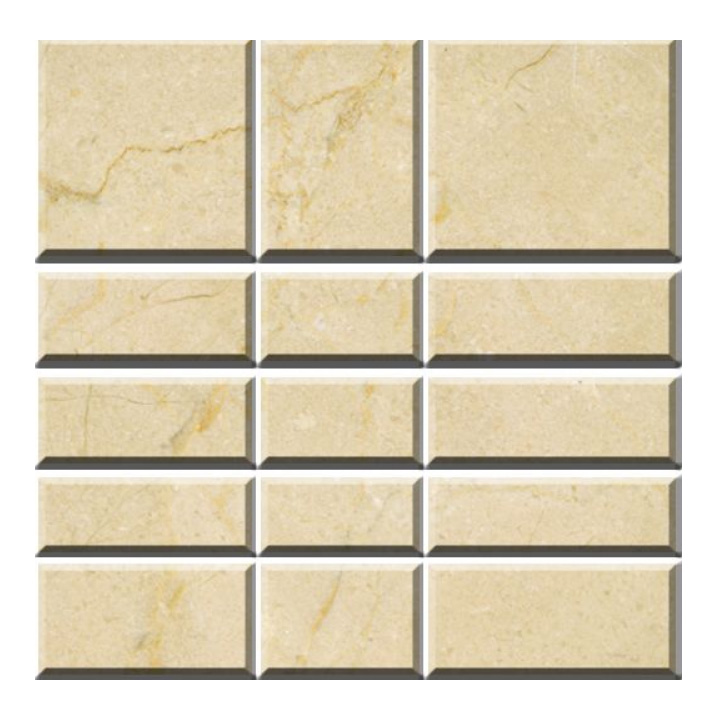

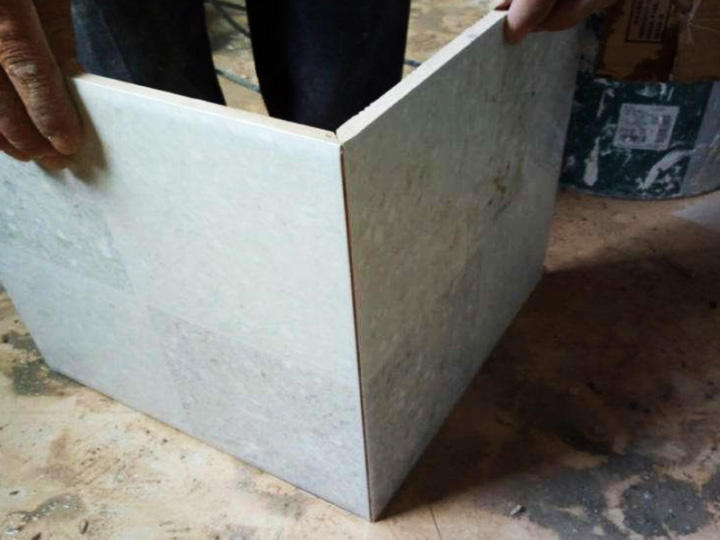

花崗巖臺面切割項目

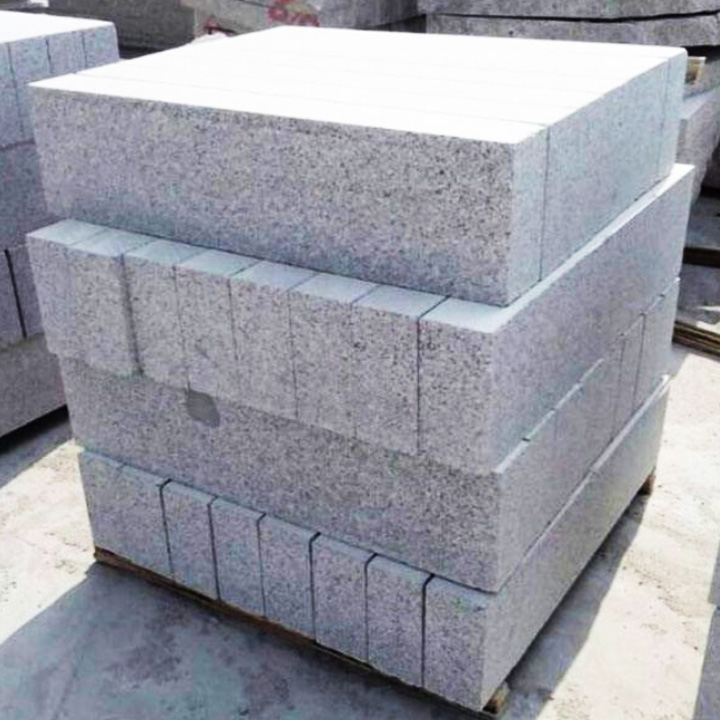

大理石切割項目

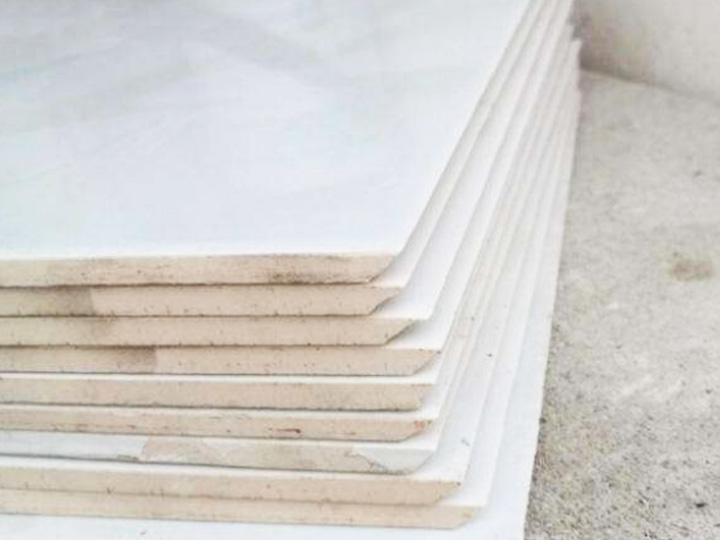

石英臺面切割項目

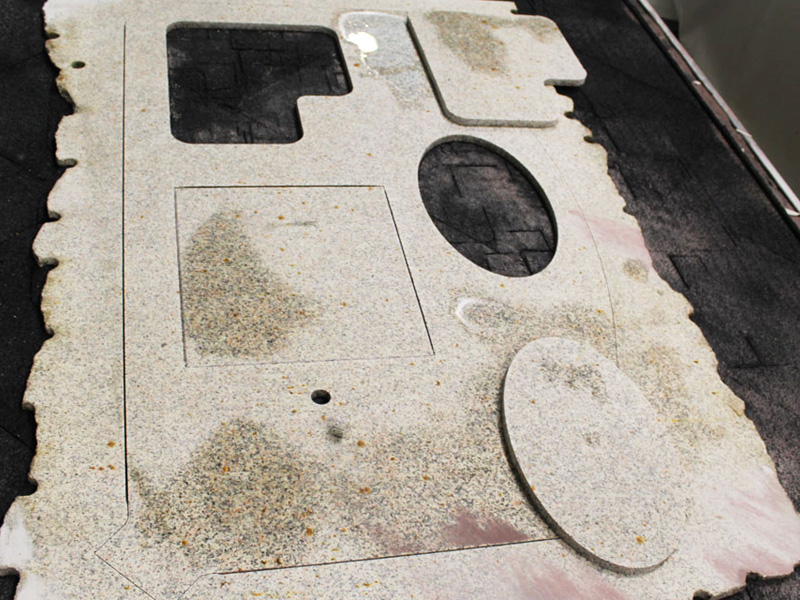

大理石臺面切割項目

五軸數控石材橋切機服務與支持

1. 我們通過電話、Whatsapp 和電子郵件提供終身技術支持。

2.如果您有任何問題，我們的技術人員可以在線為您提供遠程指導。

3.我們可以錄制機器運行的視頻。

4.我們工廠提供免費培訓課程。

5.工程師可以在海外維修機械。

6.機器在交付前將被調整，將附帶操作USB/CD。

五軸數控石材橋切機包裝及運輸

常規包裝為木箱（尺寸：長*寬*高）。如果出口到歐洲國家，木箱將被熏蒸。如果集裝箱太緊，我們將使用 PE 膜包裝或根據客戶的特殊要求進行包裝。
