本著自己的興趣愛好，以及金錢買不到的DIY精神，一路跌跌撞撞，歷時15天，終于完成了 數控雕刻機 在家 DIY 項目。

其實在做之前我想了很久，每個部分能不能自己做，需要什么樣的結構，配件，設置，操作等等。在這個過程中也參考了各大技術論壇的資料，在此感謝這些高手的無私奉獻。

在開始工作之前，你必須先了解數控雕刻機的工作原理。市面上流行的自制數控雕刻機套件，實際上是一種基于計算機并口的數控系統。計算機上的軟件將G代碼轉換成各軸（通常是X、Y、Z三個軸）步進電機的控制脈沖，然后直接通過并口輸出。

注意：此時并口不用于并行輸出數據，僅輸出脈沖。因此，DIY數控雕刻機方案包含以下4個步驟：

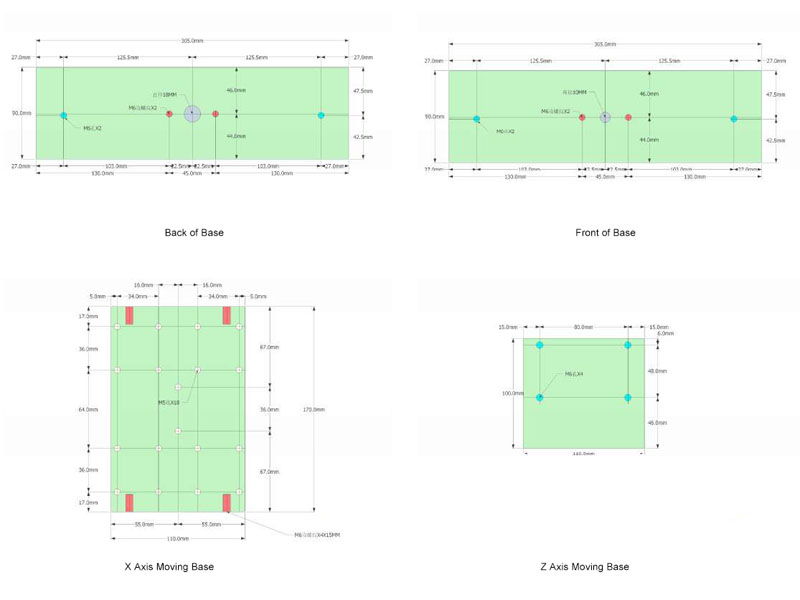

第一步、數控雕刻機設計圖紙

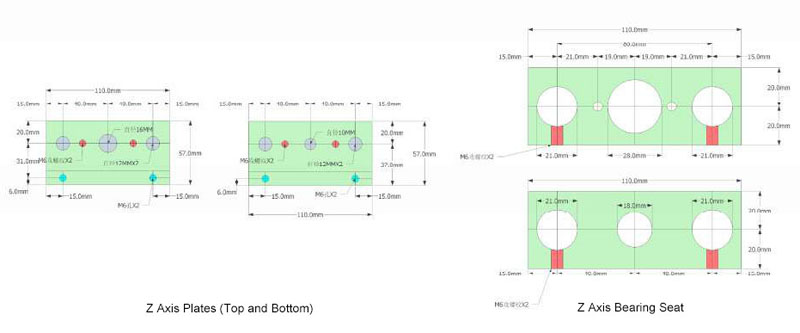

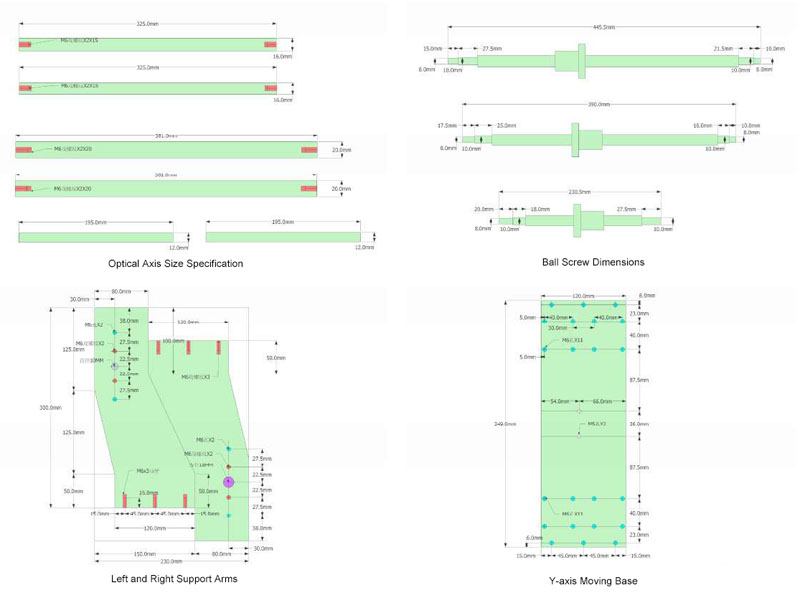

為了更高效的DIY和調整，首先要設計圖紙，確定臺面各部分的尺寸和規格。 數控機床主要包括光軸尺寸圖、滾珠絲杠尺寸圖、左右支撐臂尺寸圖、Y軸移動底座板尺寸圖、底座電機端尺寸圖（后部）、底座前端尺寸圖、X軸移動底座尺寸圖、Z軸移動底座尺寸、Z軸頂板、底板尺寸圖、Z軸軸承座尺寸圖。

畫畫

設計圖紙的時候，我總是會反復修改，設計了3套圖紙，一開始圖紙尺寸比較大，后來就定下了這10張圖紙作為我的DIY計劃。

第二步、電路部件設計和測試

設計完圖紙我們就開始準備電路部分。

1、3個2A 60步進電機，電機是6芯的，中間抽頭不接，改成4芯的。

2.MACH3控制板。

3. 24V6.5開關電源。

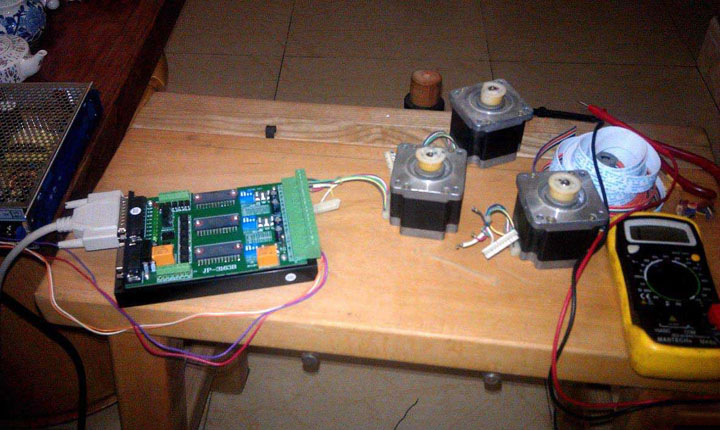

電路部分測試

接上電腦測試了一下，一切正常。當然測試之前需要先了解一下MACH3的安裝和使用方法。

數控雕刻機MACH3軟件如何安裝？

1.打開隨機光盤“MACH3 3”目錄中的MACH2.63文件夾

2、運行“MACH3 V2.63.EXE”開始安裝，默認點擊“NEXT”直至安裝完成。

3、將“覆蓋安裝目錄”中的所有文件覆蓋至軟件安裝路徑（默認為C:\MACH3），確認覆蓋。

4。 重啟你的電腦。

5、正確安裝軟件后，在Windows系統的設備管理器中應該可以看到相應的標識，右鍵點擊桌面圖標“我的電腦”，依次點擊屬性、硬件、設備管理器，在列表中可以看到所有的設備，如果可以看到“MACH3 Driver”，則說明是正確的。如果沒有，則應該重新安裝軟件，重新安裝前應該先卸載原來的，并手動刪除其目錄，清理注冊表。

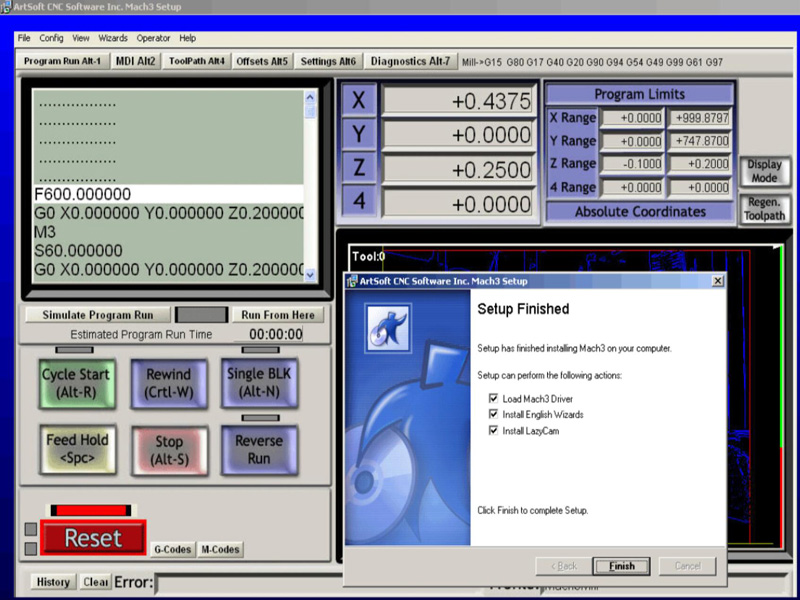

MACH3數控控制器

如何設置和使用數控雕刻機的MACH3控制器？

重啟電腦后，桌面上多出了幾個新的圖標，我們能用的就是“MACH3MILL”，用鼠標雙擊它就可以進入數控系統界面。關于MACH3控制器的具體設置和使用方法，請大家自行研究，這里就不再贅述了。

第三步、機械零件設計和組裝

機械部分的搭建耗時最多，我買原材料的順序是這樣的，先買滑塊、軸承、光軸（因為怕實物和圖紙尺寸不一樣，所以就拿實物重新測量了一下，后來發現是多余的，因為滑塊都是標準的），然后買加工用的鋁片，最后買絲杠。

這里簡單介紹一下機械結構：

鋁板由 12mm 厚6061合金鋁板。除左右臂為切割外，其他均為標準鋁排購買，切割即可使用。光軸為直徑：Y軸為 20mm，X 軸為 16mm，Z軸為12mm，全部采用硬化光軸，X/Y軸采用直線軸承加滑塊，Z軸直接采用加長直線軸承固定在鋁板上，絲桿采用1605滾珠絲桿。

鋁板加工我也想了很久，因為龍門架的左右臂都是弧形的，我沒有合適的工具，加工起來也不方便，只能拿到附近的店里去激光切割、鉆孔、攻絲，如果有金屬加工設備也可以自己做，這樣可以節省成本。

將光軸與鋁件切割好之后，用砂紙打磨一下，再用清水洗凈油污，準備開始組裝。

先將Z軸組件、絲杠、滑塊組裝在Z軸背面。

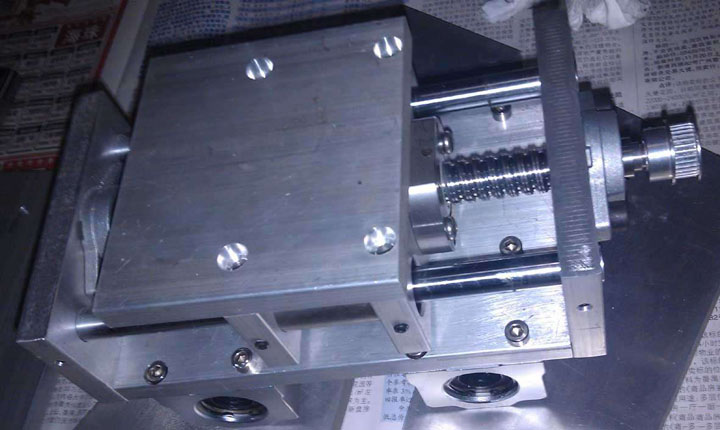

主機架

由于各個單元已經準備好，因此整體機架也很容易組裝，以下是X/Y軸組裝的效果圖。

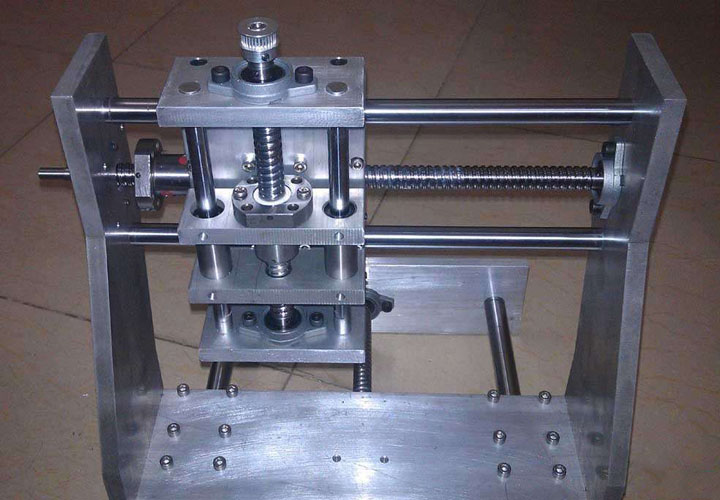

Z 軸組件

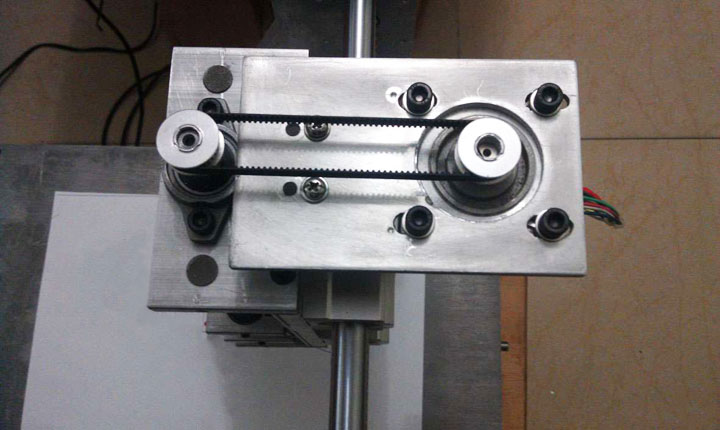

Z 軸步進電機帶同步輪和皮帶

這是Z軸步進電機的裝配結構，個人總覺得步進電機直接放在上面太高了，整個機器有點不協調，所以就改成了用同步輪加皮帶的方式。

E240數控雕刻機主軸到貨，開始組裝。

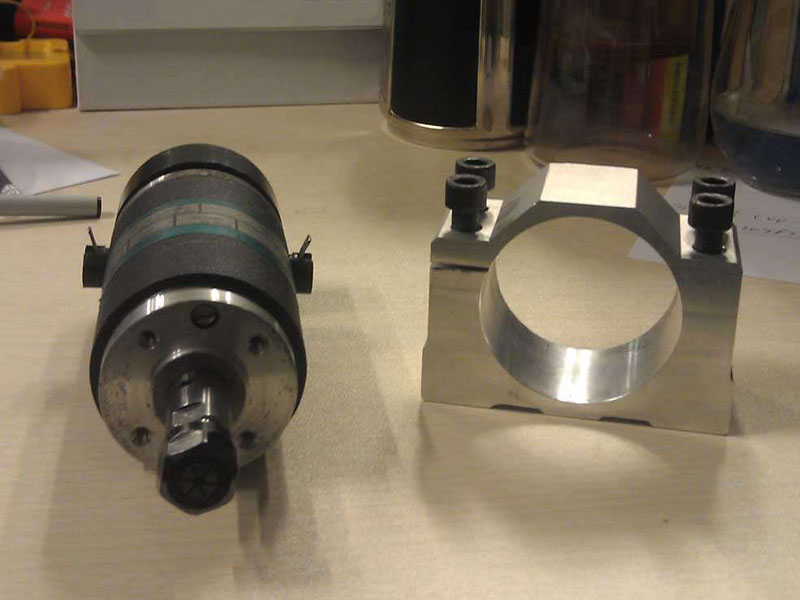

主軸

調換步進電機的方向，用黃銅管固定，再裝上主軸，是不是好看多了？

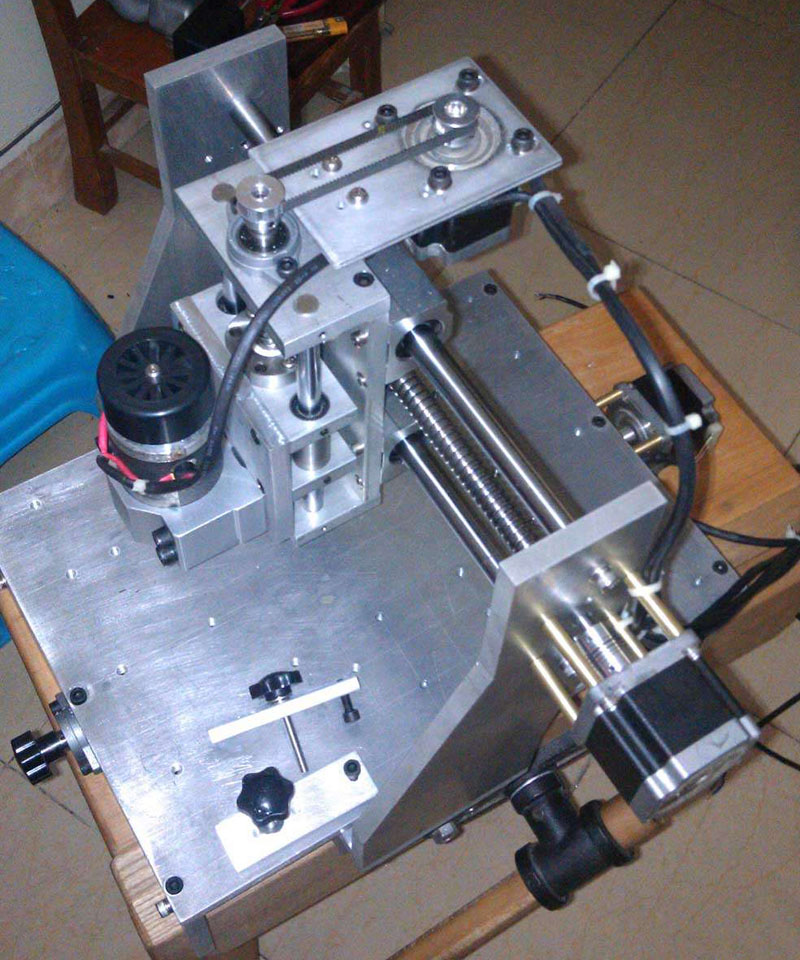

步進電機固定

這一步我興奮極了，趕緊找了螺絲把X/Y電機臨時裝好，然后用MACH3控制器測試了一下。螺距參數設置好了，切割比例也很準確。目前為止，數控機床運行正常。

接下來，開始制作自己的踢腳板

鋁板買的時候是鋸好的，自己標記、打孔的。

鉆孔后，打磨、清潔并組裝。

至此，數控機床套件初步DIY完成。

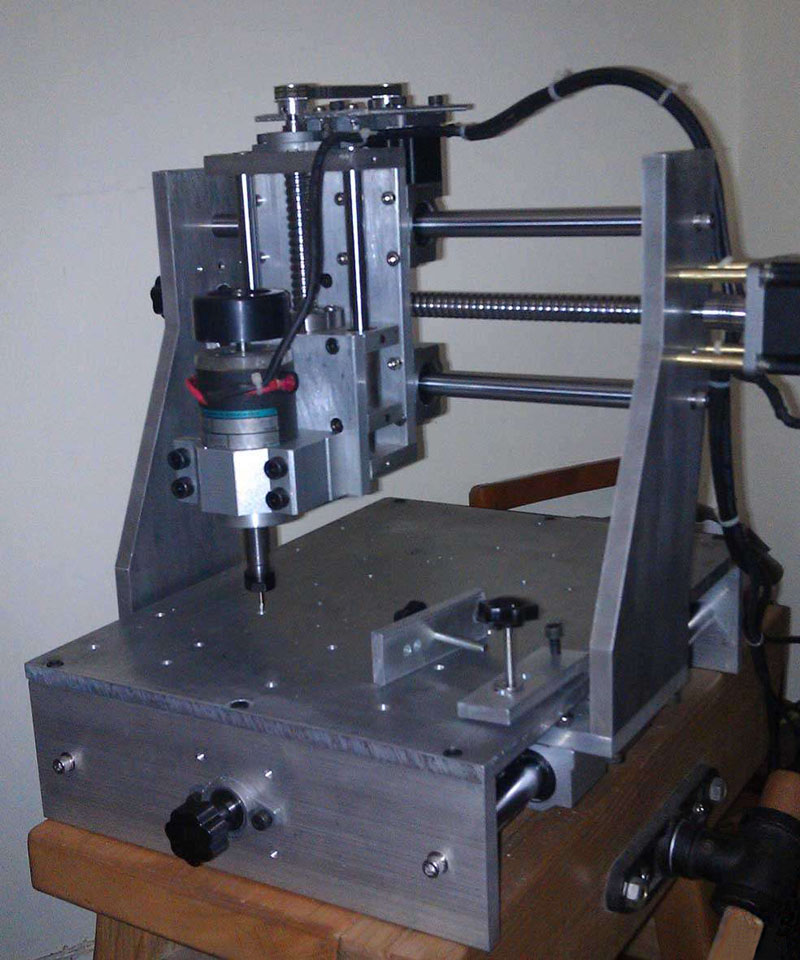

完整圖

第四步、數控雕刻機改進

需要改進的是制作壓板、整理電纜、制作電控箱。

讓我們開始制作壓力板，鋸 8mmX300mm 鋁板成 100mm 長度，然后打孔，這個最簡單。

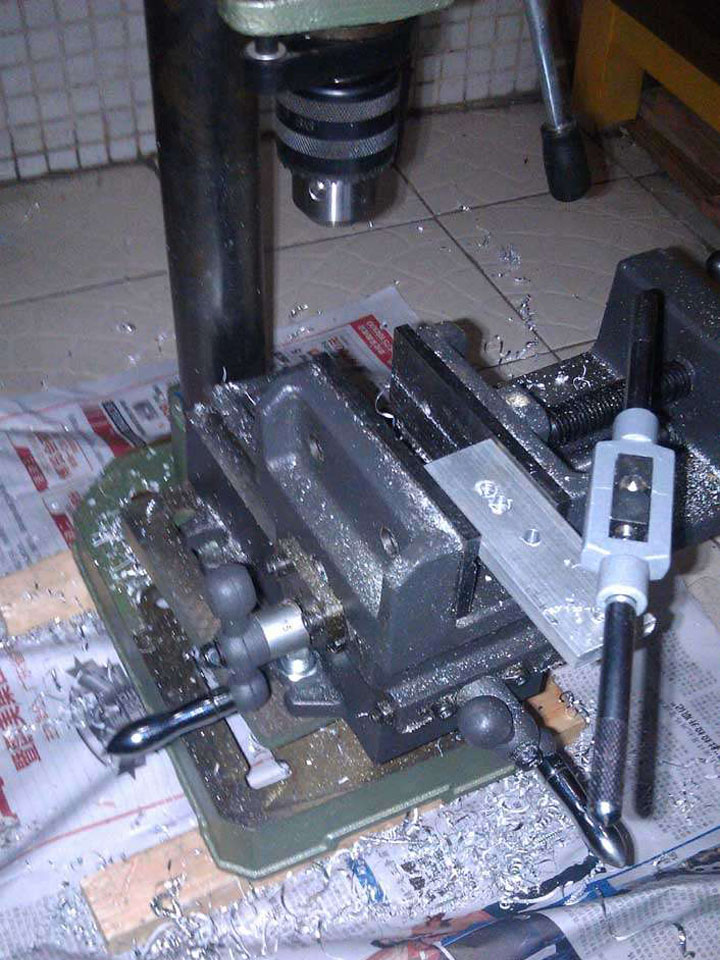

壓板鉆孔

現在開始做一個電控箱，直接從市場買了一個成品鋁箱。

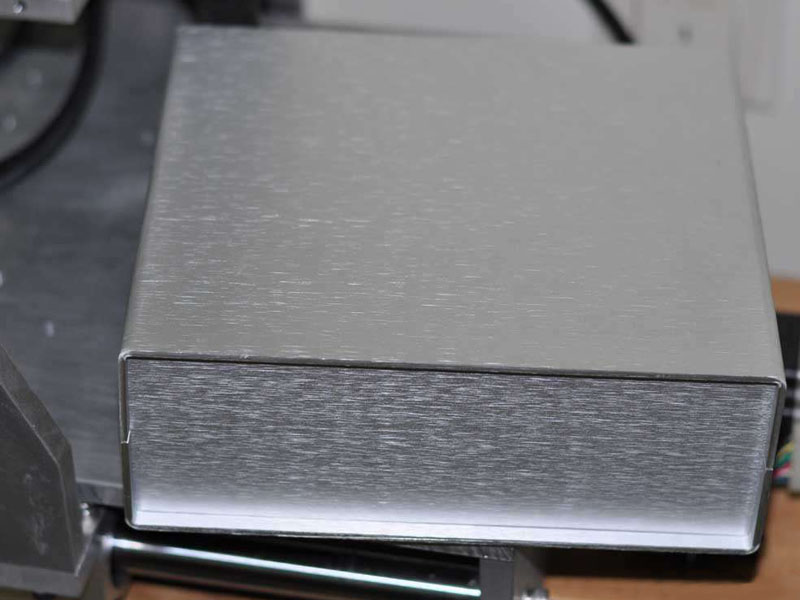

鋁盒

在 CAD/CAM 軟件中設計控制面板，生成刀具路徑，并開始銑削。

我使用了0.3鋒利的銑刀，30度，估計用10度來銑削會更好。

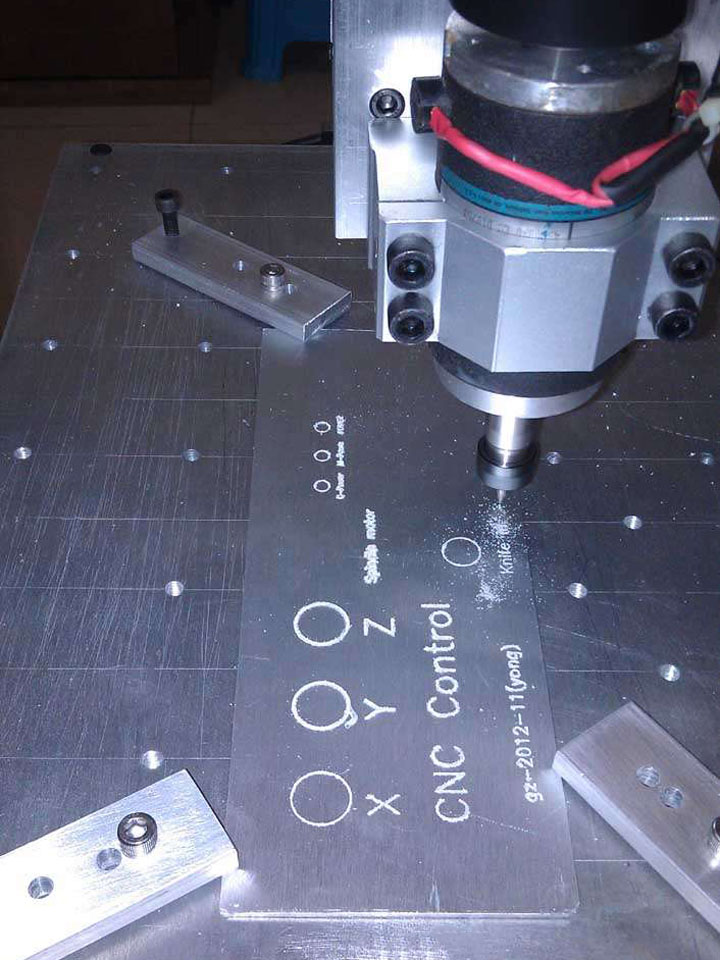

控制面板銑削

接上連接器看看效果。

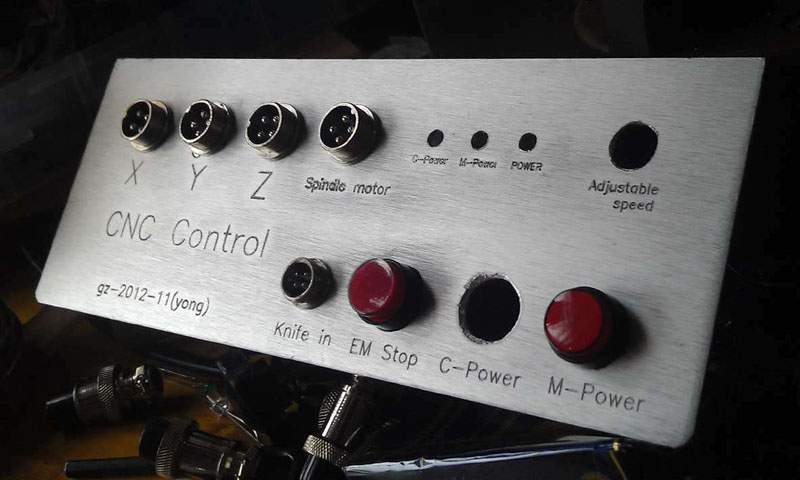

控制面板外觀

開始組裝電路。

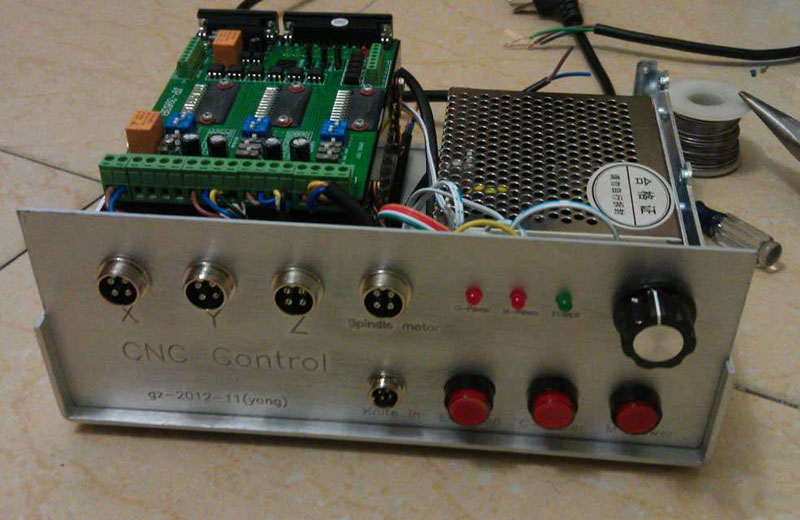

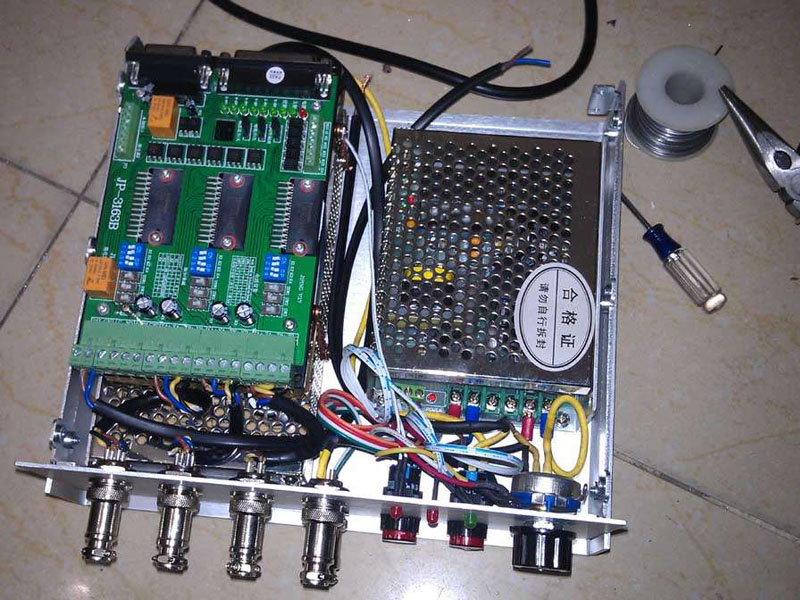

電控箱內部圖

最終效果圖

至此，數控雕刻機DIY項目圓滿完成。在搭建的過程中，我學到了很多知識，也體驗到了很多樂趣。如果你感興趣，可以認真嘗試一下。你會發現，整個制作過程都需要你不斷堅持。了解和操作相關的軟件、硬件和數控知識，可以說是一堂數控課，為以后更難的DIY方案打下了基礎。感謝你的關注和寶貴意見，也感謝 STYLECNC我愿意和大家交流，討論大家感興趣的事情，共同進步。
